Bo mạch điện tử là nền tảng của hầu hết các thiết bị điện và điện tử hiện nay, từ điện thoại, máy tính, tivi cho đến hệ thống điều khiển công nghiệp, máy tự động hay thiết bị IoT. Dù kích thước có thể rất nhỏ, bên trong mỗi bo mạch lại là sự kết hợp chặt chẽ giữa nhiều linh kiện với những chức năng khác nhau nhằm xử lý tín hiệu, điều khiển và cung cấp năng lượng cho toàn bộ thiết bị.
Việc hiểu rõ cấu tạo bo mạch điện tử không chỉ giúp kỹ thuật viên dễ dàng kiểm tra, sửa chữa mà còn hỗ trợ doanh nghiệp lựa chọn giải pháp sản xuất, thiết kế và bảo trì hệ thống điện tử hiệu quả hơn. Hãy cùng THB Vina khám phá chi tiết từng thành phần tạo nên một bo mạch hoàn chỉnh.
Bo mạch điện tử là gì?

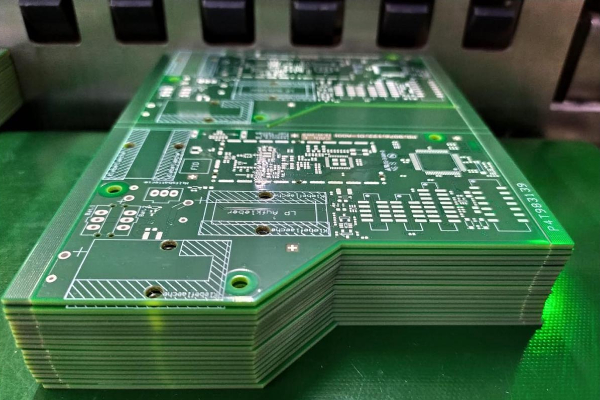

Bo mạch điện tử (PCB – Printed Circuit Board) là bảng mạch được thiết kế để liên kết và cố định các linh kiện điện tử thông qua hệ thống đường dẫn bằng đồng. Thay vì sử dụng dây nối thủ công như trước đây, PCB giúp các linh kiện được bố trí khoa học, giảm kích thước thiết bị và tăng độ ổn định trong quá trình hoạt động.
Một bo mạch hoàn chỉnh thường bao gồm phần nền cách điện, lớp đồng dẫn điện cùng nhiều linh kiện điện tử được hàn trực tiếp lên bề mặt. Tùy theo chức năng của sản phẩm, bo mạch có thể được thiết kế một lớp, hai lớp hoặc nhiều lớp nhằm đáp ứng yêu cầu về tốc độ xử lý và mật độ linh kiện.

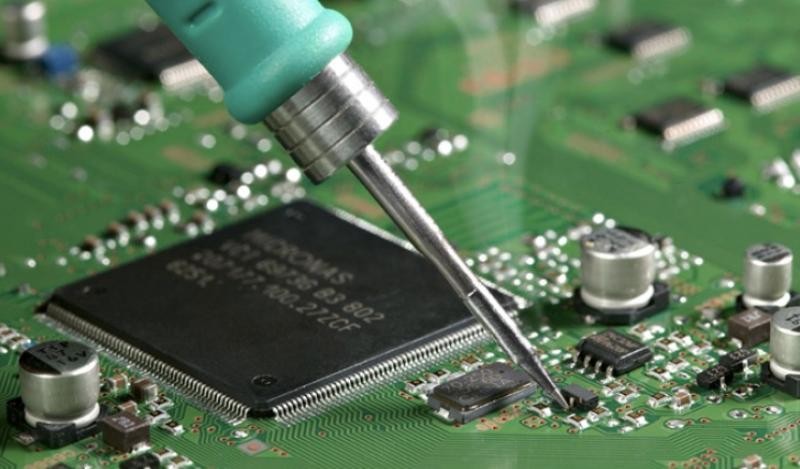

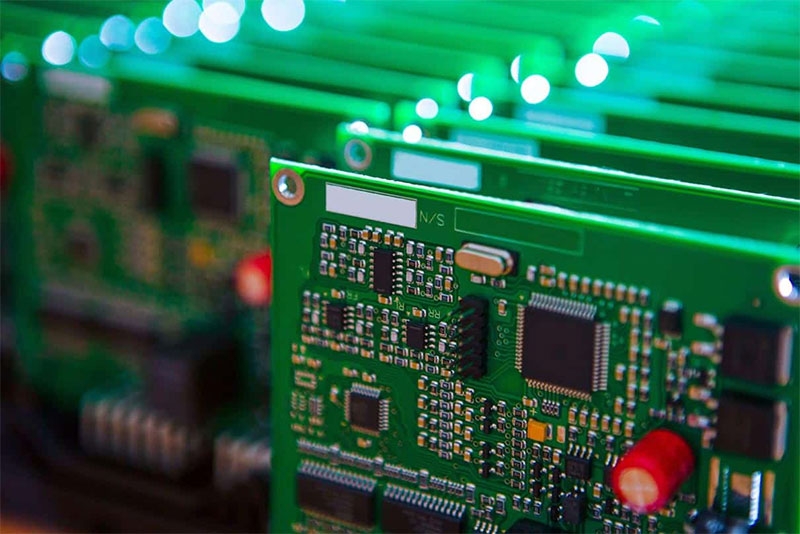

Cấu tạo bo mạch điện tử gồm những thành phần nào?
Để tạo nên một bo mạch hoạt động ổn định, mỗi thành phần đều đảm nhận một vai trò riêng. Khi kết hợp chính xác, chúng hình thành nên hệ thống điện tử hoàn chỉnh với khả năng xử lý và truyền tín hiệu hiệu quả.
Tấm nền PCB
Đây là phần khung của bo mạch, có nhiệm vụ nâng đỡ toàn bộ linh kiện và cách điện giữa các lớp dẫn điện. Vật liệu phổ biến nhất hiện nay là FR4 – một loại sợi thủy tinh phủ nhựa epoxy có khả năng chịu nhiệt, chống ẩm và độ bền cơ học cao.
Ở một số thiết bị đặc biệt như đèn LED công suất lớn hoặc bộ nguồn công nghiệp, nhà sản xuất còn sử dụng nền nhôm hoặc nền gốm nhằm tăng khả năng tản nhiệt.
Lớp đồng dẫn điện
Lớp đồng được ép lên bề mặt PCB và được gia công thành các đường mạch theo bản thiết kế. Đây chính là “hệ thống giao thông” giúp dòng điện và tín hiệu di chuyển giữa các linh kiện.
Độ dày của lớp đồng sẽ phụ thuộc vào dòng điện làm việc. Những bo mạch công suất cao thường sử dụng lớp đồng dày hơn để giảm tổn hao điện năng và hạn chế hiện tượng quá nhiệt.
Lớp phủ chống oxy hóa
Sau khi hoàn thiện đường mạch, bề mặt đồng được phủ một lớp bảo vệ nhằm tránh oxy hóa trong quá trình sử dụng.
Tùy công nghệ sản xuất, lớp phủ này có thể là HASL, ENIG, OSP hoặc mạ thiếc. Không chỉ bảo vệ đường mạch, lớp phủ còn giúp quá trình hàn linh kiện đạt chất lượng cao hơn.
Lớp sơn chống hàn (Solder Mask)
Đây là lớp sơn màu xanh lá quen thuộc mà chúng ta thường nhìn thấy trên bo mạch điện tử.
Ngoài tác dụng chống chập mạch khi hàn, lớp phủ này còn bảo vệ đường đồng khỏi bụi bẩn, độ ẩm và các tác nhân môi trường. Ngày nay, ngoài màu xanh truyền thống còn có nhiều màu khác như đỏ, đen, trắng hoặc xanh dương tùy theo yêu cầu của nhà sản xuất.
Lớp ký hiệu linh kiện (Silkscreen)
Lớp silkscreen chứa các ký hiệu, tên linh kiện, số chân và mã định vị trên bo mạch.
Nhờ những thông tin này, kỹ thuật viên có thể xác định nhanh vị trí linh kiện khi lắp ráp, bảo trì hoặc sửa chữa, đồng thời giảm đáng kể nguy cơ lắp sai trong quá trình sản xuất.
Các linh kiện điện tử trên bo mạch và chức năng
Nếu PCB đóng vai trò là “bộ khung”, thì các linh kiện chính là thành phần quyết định chức năng của thiết bị. Mỗi loại đều đảm nhận một nhiệm vụ riêng trong quá trình vận hành.
Điện trở (Resistor)
Điện trở có chức năng giới hạn dòng điện, chia điện áp và bảo vệ các linh kiện khác khỏi dòng điện quá lớn. Đây là linh kiện xuất hiện với số lượng nhiều nhất trên hầu hết các bo mạch điện tử.
Tụ điện (Capacitor)
Tụ điện có khả năng tích trữ và phóng điện trong thời gian ngắn. Thành phần này giúp lọc nhiễu, ổn định nguồn điện và cải thiện chất lượng tín hiệu trong mạch.
Cuộn cảm (Inductor)
Cuộn cảm thường xuất hiện trong các bộ nguồn chuyển mạch hoặc mạch lọc. Nhiệm vụ chính là tích trữ năng lượng dưới dạng từ trường và giảm nhiễu điện từ.
Diode
Diode chỉ cho phép dòng điện chạy theo một chiều, giúp bảo vệ mạch khỏi hiện tượng đấu ngược nguồn hoặc chỉnh lưu điện áp xoay chiều thành điện áp một chiều.
Transistor
Transistor hoạt động như công tắc điện tử hoặc bộ khuếch đại tín hiệu. Đây là linh kiện nền tảng trong các mạch điều khiển, bộ nguồn và vi xử lý hiện đại.
IC (Integrated Circuit)
IC là tập hợp hàng nghìn, thậm chí hàng triệu transistor được tích hợp trên một chip bán dẫn nhỏ.
Tùy từng ứng dụng, IC có thể đảm nhiệm vai trò xử lý dữ liệu, điều khiển động cơ, giao tiếp truyền thông hoặc quản lý nguồn điện. Đây được xem là “bộ não” của hầu hết các thiết bị điện tử.
Các đầu nối (Connector)
Connector giúp kết nối bo mạch với nguồn điện, cảm biến, màn hình hoặc các module bên ngoài. Thiết kế của đầu nối ảnh hưởng trực tiếp đến độ ổn định và khả năng bảo trì của thiết bị.
Nguyên lý hoạt động của bo mạch điện tử
Sau khi được cấp nguồn, dòng điện sẽ đi qua hệ thống đường mạch bằng đồng và phân phối đến từng linh kiện theo đúng thiết kế.
Trong quá trình hoạt động, điện trở điều chỉnh dòng điện, tụ điện ổn định điện áp, diode kiểm soát chiều dòng điện, transistor thực hiện đóng cắt hoặc khuếch đại tín hiệu, còn IC tiếp nhận và xử lý toàn bộ dữ liệu. Mỗi linh kiện đều phối hợp nhịp nhàng để tạo nên chu trình vận hành liên tục, giúp thiết bị thực hiện đúng chức năng được lập trình.
Chỉ cần một linh kiện gặp sự cố hoặc một đường mạch bị đứt, toàn bộ hệ thống có thể hoạt động không ổn định hoặc ngừng vận hành hoàn toàn.
Những yếu tố quyết định chất lượng bo mạch điện tử
Không phải mọi bo mạch đều có độ bền và hiệu suất giống nhau. Chất lượng của sản phẩm chịu ảnh hưởng bởi nhiều yếu tố ngay từ giai đoạn thiết kế và sản xuất.
Một bản thiết kế tối ưu sẽ giúp giảm nhiễu tín hiệu, cải thiện khả năng tản nhiệt và hạn chế lỗi khi sản xuất hàng loạt. Song song với đó, việc sử dụng vật liệu PCB chất lượng cao cùng linh kiện đạt tiêu chuẩn sẽ kéo dài tuổi thọ của thiết bị.
Ngoài ra, quy trình hàn SMT hoặc DIP cũng cần được kiểm soát nghiêm ngặt. Mối hàn chắc chắn, đồng đều và không có khuyết tật sẽ góp phần đảm bảo bo mạch hoạt động ổn định trong thời gian dài, kể cả khi làm việc trong môi trường công nghiệp khắc nghiệt.
Kết luận
Hiểu rõ cấu tạo bo mạch điện tử là nền tảng quan trọng đối với bất kỳ ai làm việc trong lĩnh vực điện tử, tự động hóa hay sản xuất thiết bị công nghiệp. Từ tấm nền PCB, lớp đồng dẫn điện đến từng linh kiện như điện trở, tụ điện, transistor hay IC, tất cả đều phối hợp chặt chẽ để tạo nên một hệ thống vận hành chính xác và ổn định.
