Trong các hệ thống thông gió, hút bụi, xử lý khí hay điều hòa không khí công nghiệp, cánh quạt ly tâm là bộ phận giữ vai trò rất quan trọng. Không đơn thuần tạo ra luồng gió, loại quạt này còn có khả năng tạo áp suất tương đối cao, giúp vận chuyển không khí qua đường ống, bộ lọc hoặc các thiết bị xử lý khác.
Vậy nguyên lý cánh quạt ly tâm hoạt động như thế nào? Vì sao thiết kế của cánh quạt lại ảnh hưởng trực tiếp đến lưu lượng, áp suất và hiệu suất của toàn bộ hệ thống? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.
Cánh quạt ly tâm là gì?
Cánh quạt ly tâm là tập hợp các lá cánh được bố trí quanh một bánh công tác (impeller), có nhiệm vụ nhận năng lượng cơ học từ động cơ và truyền năng lượng đó cho dòng không khí.
Khác với quạt hướng trục, trong đó không khí chủ yếu chuyển động song song với trục quay, quạt ly tâm đưa không khí vào gần tâm bánh công tác rồi đẩy ra theo phương vuông góc với trục.
Chính đặc điểm này tạo nên tên gọi “ly tâm”. Khi bánh công tác quay, lực ly tâm làm dòng khí bị đẩy từ vùng trung tâm ra phía ngoài. Sau đó, vỏ quạt có nhiệm vụ thu gom và định hướng dòng khí đến cửa xả.

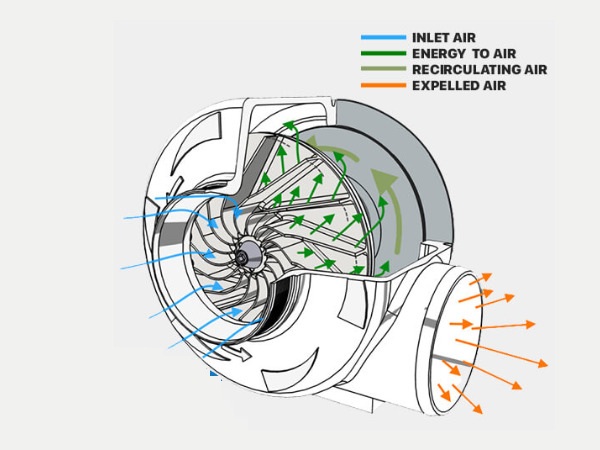

Nguyên lý cánh quạt ly tâm hoạt động ra sao?
Có thể hình dung quá trình làm việc của cánh quạt ly tâm qua 4 bước chính.
1. Không khí đi vào tâm cánh quạt
Khi động cơ khởi động, trục quạt làm bánh công tác quay với tốc độ nhất định. Sự quay này tạo ra vùng áp suất thấp tương đối tại khu vực gần tâm bánh công tác.
Nhờ đó, không khí từ môi trường hoặc đường ống được hút vào cửa hút và đi vào phần trung tâm của cánh quạt.
Đây là điểm khác biệt đáng chú ý so với quạt hướng trục: dòng khí trong quạt ly tâm đổi hướng chuyển động ngay trong quá trình đi qua bánh công tác.
2. Cánh quạt truyền năng lượng cho dòng khí
Khi không khí tiếp xúc với các lá cánh đang quay, động năng của bánh công tác được truyền sang dòng khí.
Các lá cánh đóng vai trò như những “bề mặt dẫn hướng”, làm thay đổi vận tốc và hướng chuyển động của không khí. Tùy thiết kế, cánh có thể được bố trí cong về phía trước, cong về phía sau hoặc dạng hướng tâm.
Ở giai đoạn này, tốc độ dòng khí tăng lên đáng kể. Nói đơn giản, động cơ quay bánh công tác và bánh công tác tiếp tục “truyền lực” cho không khí.
3. Không khí bị đẩy ra phía ngoài
Dưới tác động của chuyển động quay, dòng khí di chuyển từ vùng tâm ra mép ngoài của bánh công tác.
Đây chính là phần cốt lõi của nguyên lý cánh quạt ly tâm. Không khí không đi thẳng xuyên qua bánh công tác mà được gia tốc theo hướng từ trong ra ngoài.
Tốc độ quay, đường kính bánh công tác, hình dạng lá cánh, số lượng cánh và góc cánh đều có thể tác động đến đặc tính dòng khí.
4. Vỏ quạt chuyển động năng thành áp suất
Sau khi rời bánh công tác, không khí đi vào buồng vỏ quạt. Tại đây, tiết diện dòng khí được thiết kế để thu gom và giảm vận tốc một cách có kiểm soát.
Một phần động năng của dòng khí được chuyển đổi thành áp suất tĩnh. Cuối cùng, không khí được đưa ra cửa xả để tiếp tục đi qua đường ống hoặc đến khu vực cần cấp/hút khí.
Có thể hiểu ngắn gọn: động cơ cung cấp năng lượng → bánh công tác truyền năng lượng cho không khí → lực ly tâm đưa khí ra ngoài → vỏ quạt giúp hình thành áp suất và định hướng dòng khí.
Hình dạng cánh ảnh hưởng thế nào đến hiệu suất?
Không phải cánh quạt ly tâm nào cũng có đặc tính giống nhau. Một trong những yếu tố quan trọng nhất là hướng cong của lá cánh.
Cánh cong về phía trước
Loại cánh này thường cho khả năng tạo lưu lượng lớn với kích thước tương đối gọn. Tuy nhiên, tốc độ đầu cánh có thể cao và đặc tính công suất cần được xem xét kỹ khi lựa chọn động cơ.
Cánh cong về phía sau
Đây là thiết kế phổ biến trong nhiều hệ thống thông gió công nghiệp nhờ khả năng đạt hiệu suất tốt và đặc tính vận hành tương đối ổn định.
Cánh cong về phía sau thường được ưu tiên khi hệ thống yêu cầu tiết kiệm năng lượng và làm việc trong điều kiện tải thay đổi.
Cánh hướng tâm
Cánh hướng tâm có kết cấu khá chắc chắn, phù hợp với những ứng dụng mà dòng khí có chứa bụi hoặc vật liệu dạng hạt. Tùy thiết kế, loại cánh này có thể chịu được điều kiện làm việc khắc nghiệt hơn so với một số dạng cánh thông thường.
Vì vậy, khi chọn quạt, không nên chỉ nhìn vào thông số công suất động cơ. Cần xem xét đồng thời lưu lượng, áp suất, đặc tính bụi, nhiệt độ khí và hình dạng cánh quạt.
Những yếu tố quyết định hiệu quả của cánh quạt ly tâm
Hiệu suất của một hệ thống quạt ly tâm không chỉ phụ thuộc vào bản thân bánh công tác. Một số yếu tố quan trọng gồm:
- Tốc độ quay: tốc độ càng cao thường giúp tăng khả năng tạo lưu lượng và áp suất, nhưng đồng thời làm tăng yêu cầu về cân bằng động, độ bền và công suất.
- Đường kính bánh công tác: kích thước bánh công tác ảnh hưởng trực tiếp đến khả năng tạo dòng khí.
- Góc và hình dạng cánh: quyết định cách dòng khí được gia tốc và hướng dòng khí sau khi ra khỏi bánh công tác.
- Số lượng cánh: quá ít cánh có thể làm dòng khí không được dẫn hướng tốt, trong khi quá nhiều cánh có thể làm tăng tổn thất ma sát.
- Thiết kế vỏ quạt: nếu vỏ không phù hợp, một phần năng lượng có thể bị thất thoát, khiến hiệu suất tổng thể giảm.
- Điều kiện đường ống: đường ống quá nhỏ, nhiều đoạn cong hoặc có quá nhiều trở lực cũng khiến quạt phải làm việc nặng hơn.
Ứng dụng của cánh quạt ly tâm trong thực tế
Nhờ khả năng tạo áp suất tốt, quạt ly tâm được sử dụng rộng rãi trong nhiều lĩnh vực.
Trong nhà xưởng, quạt thường được dùng để hút bụi, hút khói, hút hơi nóng hoặc vận chuyển không khí qua hệ thống đường ống. Trong hệ thống HVAC, quạt ly tâm có thể đảm nhiệm nhiệm vụ cấp và tuần hoàn không khí.
Ngoài ra, loại quạt này còn xuất hiện trong hệ thống hút mùi công nghiệp, xử lý khí thải, thông gió tầng hầm, dây chuyền sản xuất và nhiều thiết bị công nghiệp khác.
Đặc biệt với những hệ thống có trở lực đường ống cao, quạt ly tâm thường là lựa chọn đáng cân nhắc nhờ khả năng tạo áp suất tốt hơn nhiều loại quạt thông thường.
Lưu ý khi lựa chọn cánh quạt ly tâm
Một sai lầm khá phổ biến là chọn quạt dựa chủ yếu vào công suất motor. Trên thực tế, motor lớn không đồng nghĩa với hệ thống sẽ đạt hiệu quả cao.
Trước khi lựa chọn, cần xác định rõ lưu lượng khí cần thiết, áp suất tổng của hệ thống, nhiệt độ môi chất, đặc tính bụi hoặc hơi trong dòng khí và thời gian vận hành.
Nếu môi trường có bụi nhiều, cánh quạt cần có kết cấu phù hợp để hạn chế mài mòn. Nếu làm việc với khí nóng hoặc khí có tính ăn mòn, vật liệu chế tạo cũng phải được tính toán tương ứng.
Bên cạnh đó, cân bằng động của bánh công tác là yếu tố không nên bỏ qua. Một bánh công tác mất cân bằng có thể gây rung, phát tiếng ồn lớn và làm giảm tuổi thọ của ổ bi, trục cũng như toàn bộ cụm quạt.
Kết luận
Hiểu đúng nguyên lý cánh quạt ly tâm sẽ giúp người dùng dễ dàng hơn trong việc lựa chọn, vận hành và bảo dưỡng hệ thống quạt. Về bản chất, bánh công tác tiếp nhận năng lượng từ động cơ, truyền năng lượng cho không khí và sử dụng chuyển động ly tâm để đưa dòng khí từ tâm ra ngoài. Sau đó, vỏ quạt tiếp tục định hướng và chuyển đổi một phần động năng thành áp suất.
Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào nhiều yếu tố như thiết kế cánh, tốc độ quay, vỏ quạt, đường ống và điều kiện vận hành. Vì vậy, khi lựa chọn quạt ly tâm cho nhà xưởng hay hệ thống công nghiệp, cần đánh giá tổng thể thay vì chỉ dựa trên một thông số riêng lẻ.
Với cách lựa chọn đúng ngay từ đầu, cánh quạt ly tâm không chỉ đáp ứng yêu cầu về lưu lượng và áp suất mà còn góp phần giảm tiêu hao năng lượng, hạn chế sự cố và nâng cao độ bền cho toàn bộ hệ thống.
