Với các hệ thống máy móc tự động, bo mạch điều khiển giữ vai trò như “bộ não” tiếp nhận tín hiệu, xử lý thông tin và đưa ra lệnh để thiết bị hoạt động theo đúng yêu cầu. Từ máy công nghiệp, hệ thống lọc bụi cho đến thiết bị điện tử dân dụng, sự xuất hiện của bo mạch giúp quá trình vận hành trở nên chính xác, ổn định và giảm đáng kể sự can thiệp thủ công. Vậy bo mạch điều khiển thực chất là gì, có cấu tạo ra sao và cần lưu ý những gì khi lựa chọn?
Bo mạch điều khiển là gì?
Bo mạch điều khiển là một bảng mạch điện tử được thiết kế để tiếp nhận, xử lý tín hiệu và điều khiển hoạt động của một thiết bị hoặc hệ thống. Tùy vào mục đích sử dụng, mạch có thể đảm nhiệm những chức năng đơn giản như đóng ngắt thiết bị hoặc thực hiện các tác vụ phức tạp hơn như điều khiển tuần tự, giám sát thông số và phản hồi trạng thái vận hành.
Trong thực tế, bo mạch thường được lập trình hoặc cấu hình theo một nguyên lý nhất định. Khi nhận tín hiệu từ cảm biến, công tắc, bộ điều khiển hay thiết bị ngoại vi, mạch sẽ phân tích dữ liệu rồi truyền tín hiệu đầu ra đến động cơ, van điện từ, rơ le hoặc các cơ cấu chấp hành tương ứng.
Chính khả năng xử lý tín hiệu nhanh và phối hợp nhiều thiết bị khiến bo mạch điều khiển trở thành một thành phần quan trọng trong các hệ thống tự động hóa hiện nay.

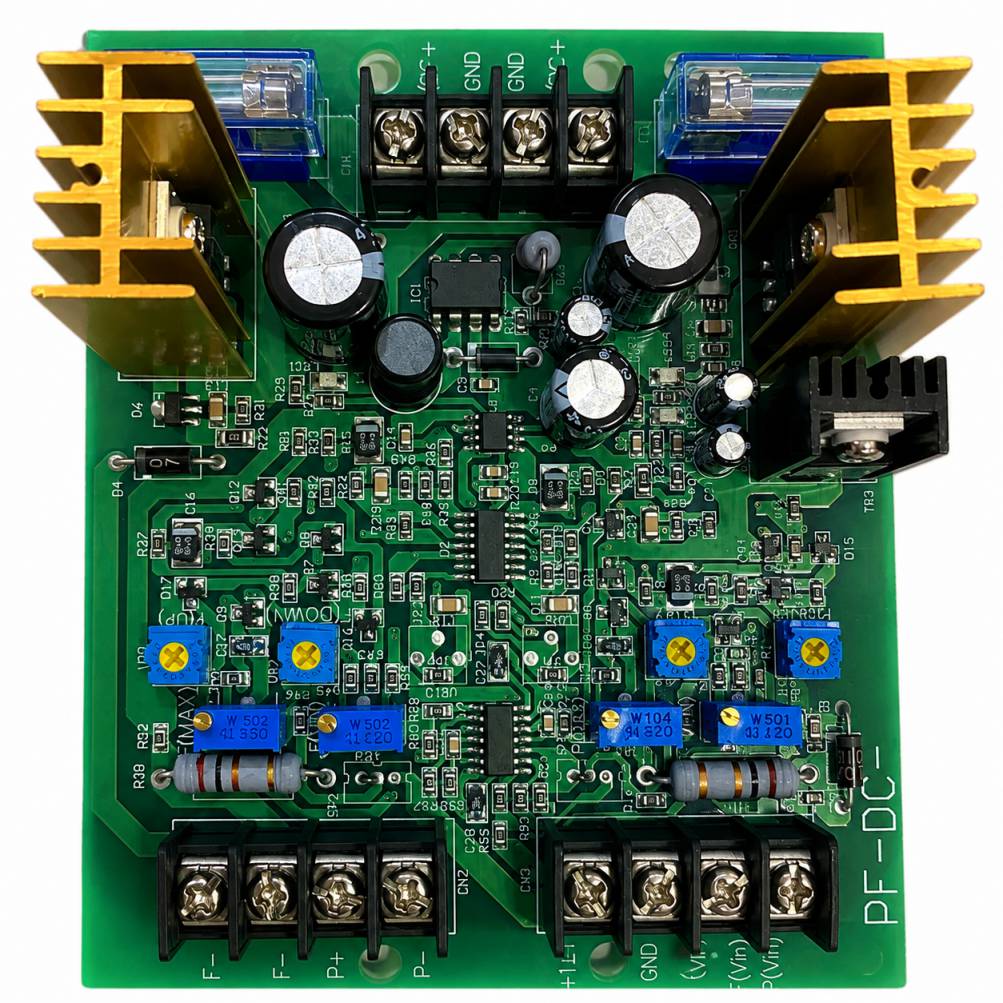

Cấu tạo cơ bản của bo mạch điều khiển
Một bo mạch không chỉ gồm các linh kiện điện tử được gắn trên bảng mạch mà là sự kết hợp giữa nhiều thành phần đảm nhiệm những chức năng riêng. Tùy từng dòng sản phẩm, cấu tạo có thể thay đổi, song thông thường sẽ có các bộ phận chính sau:
Bảng mạch PCB: Đây là phần nền để kết nối các linh kiện với nhau thông qua hệ thống đường mạch dẫn điện. Chất lượng PCB ảnh hưởng trực tiếp đến độ ổn định và khả năng chịu tải của toàn bộ mạch.
Bộ xử lý hoặc vi điều khiển: Thành phần này đảm nhận việc tiếp nhận dữ liệu, xử lý tín hiệu và thực hiện chương trình điều khiển đã được thiết lập. Với các hệ thống tự động hóa, bộ vi điều khiển thường là bộ phận trung tâm của bo mạch.
Mạch nguồn: Có nhiệm vụ chuyển đổi và cung cấp điện áp phù hợp cho các linh kiện trên bo. Nguồn điện ổn định giúp hạn chế tình trạng chập chờn, sai lệch tín hiệu hoặc hư hỏng linh kiện.
Khối đầu vào và đầu ra: Đầu vào tiếp nhận tín hiệu từ cảm biến, nút nhấn hoặc thiết bị bên ngoài, trong khi đầu ra truyền lệnh đến các thiết bị cần điều khiển. Hai nhóm này tạo nên sự liên kết giữa bo mạch và hệ thống thực tế.
Ngoài ra, trên mạch còn có thể xuất hiện rơ le, tụ điện, điện trở, transistor, diode, cổng kết nối và các linh kiện bảo vệ tùy theo yêu cầu kỹ thuật.
Nguyên lý hoạt động của bo mạch điều khiển
Mặc dù mỗi hệ thống có cách thiết kế khác nhau, nguyên lý vận hành của bo mạch điều khiển thường xoay quanh ba bước chính: nhận tín hiệu, xử lý và phát lệnh.
Trước tiên, tín hiệu từ cảm biến hoặc thiết bị đầu vào được truyền về bo mạch. Đây có thể là tín hiệu điện áp, dòng điện, trạng thái đóng mở hoặc dữ liệu từ một thiết bị đo.
Sau khi tiếp nhận, bộ xử lý trên mạch sẽ đối chiếu tín hiệu với chương trình hoặc điều kiện đã được cài đặt. Nếu tín hiệu đáp ứng yêu cầu, bo mạch sẽ đưa ra lệnh điều khiển tương ứng. Chẳng hạn, khi hệ thống phát hiện một điều kiện nhất định, mạch có thể kích hoạt rơ le để đóng thiết bị hoặc gửi tín hiệu đến van điện từ.
Quá trình này có thể diễn ra liên tục, tạo thành một vòng điều khiển khép kín. Nhờ vậy, thiết bị không chỉ hoạt động theo lệnh của người vận hành mà còn có khả năng tự phản ứng trước những thay đổi trong môi trường làm việc.
Bo mạch điều khiển được ứng dụng ở đâu?
Nhờ khả năng xử lý tín hiệu và tự động hóa nhiều thao tác, bo mạch được sử dụng trong rất nhiều lĩnh vực. Trong công nghiệp, linh kiện này xuất hiện trong tủ điện điều khiển, máy móc sản xuất, hệ thống băng tải, thiết bị đo lường và các dây chuyền tự động.
Đối với hệ thống lọc bụi công nghiệp, bo mạch có thể được sử dụng để điều khiển trình tự hoạt động của van, giám sát tín hiệu áp suất hoặc phối hợp chu kỳ làm sạch bộ lọc. Đây là một trong những ứng dụng đòi hỏi mạch có độ ổn định cao bởi thiết bị thường phải làm việc liên tục trong môi trường công nghiệp.
Ngoài ra, bo mạch điều khiển còn được sử dụng trong hệ thống HVAC, máy bơm, thiết bị gia dụng, cửa tự động, hệ thống chiếu sáng và nhiều thiết bị điện tử khác. Mỗi ứng dụng sẽ có yêu cầu riêng về số lượng cổng kết nối, điện áp, dòng tải, phương thức giao tiếp và khả năng chống nhiễu.
Những yếu tố cần quan tâm khi chọn bo mạch điều khiển
Không nên lựa chọn bo mạch chỉ dựa trên kích thước hoặc giá thành, bởi một sản phẩm phù hợp phải đáp ứng đồng thời yêu cầu của thiết bị và điều kiện làm việc thực tế.
Trước hết, cần xác định điện áp và dòng điện làm việc để tránh tình trạng quá tải trong quá trình vận hành. Số lượng cổng vào, cổng ra cũng cần được tính toán dựa trên số thiết bị cần kết nối, đặc biệt với hệ thống có nhiều cảm biến hoặc cơ cấu chấp hành.
Bên cạnh đó, khả năng chống nhiễu là yếu tố đáng quan tâm khi bo mạch được lắp đặt trong môi trường có nhiều động cơ, biến tần hoặc thiết bị công suất lớn. Với hệ thống công nghiệp, độ bền của linh kiện, khả năng hoạt động liên tục và điều kiện nhiệt độ cũng cần được xem xét trước khi đưa ra quyết định.
Cuối cùng, nên ưu tiên sản phẩm có thông số kỹ thuật rõ ràng, sơ đồ đấu nối đầy đủ và có đơn vị cung cấp hỗ trợ kỹ thuật khi cần thiết. Điều này giúp quá trình lắp đặt, kiểm tra và bảo trì sau này thuận lợi hơn.
THB Vina cung cấp bo mạch điều khiển phù hợp cho thiết bị công nghiệp
Với những hệ thống yêu cầu vận hành ổn định, bo mạch điều khiển cần được lựa chọn dựa trên đúng thông số kỹ thuật thay vì chỉ nhìn vào hình thức bên ngoài. Một sai lệch nhỏ về điện áp, tín hiệu đầu vào hoặc phương thức kết nối cũng có thể ảnh hưởng đến hoạt động của cả hệ thống.
THB Vina cung cấp các giải pháp và thiết bị phục vụ lĩnh vực công nghiệp, trong đó có những sản phẩm liên quan đến điều khiển và vận hành hệ thống lọc bụi. Khi lựa chọn sản phẩm, khách hàng nên cung cấp thông tin về thiết bị đang sử dụng, điện áp, số lượng đầu ra và nhu cầu điều khiển để có phương án phù hợp.
Nếu đang tìm hiểu bo mạch điều khiển cho hệ thống công nghiệp, việc xác định đúng yêu cầu ngay từ đầu sẽ giúp hạn chế phát sinh trong quá trình lắp đặt, đồng thời nâng cao độ ổn định và tuổi thọ của thiết bị.
