Khung xương túi lọc bụi là kết cấu đỡ bên trong túi lọc, thường được chế tạo từ các thanh kim loại liên kết thành dạng trụ tròn hoặc hình dáng theo yêu cầu thiết kế. Trong hệ thống lọc bụi túi vải, khung xương giúp túi duy trì hình dạng cần thiết trong suốt quá trình hút lọc và làm sạch.
Khi quạt hút tạo ra dòng khí đi qua lớp vải lọc, chênh lệch áp suất có thể khiến túi bị co ép vào phía trong. Khung xương đóng vai trò chống đỡ, tạo khoảng không cần thiết để khí lưu thông và hạn chế hiện tượng túi dính chặt vào nhau. Đối với hệ thống sử dụng cơ chế giũ bụi bằng khí nén, kết cấu khung còn hỗ trợ truyền tác động làm sạch dọc theo thân túi.
Trong thực tế, khung xương không phải chi tiết có thể lựa chọn tùy ý. Đường kính, chiều dài, số vòng đai và vật liệu chế tạo cần tương thích với túi lọc, kiểu làm sạch bụi cũng như điều kiện làm việc của hệ thống.

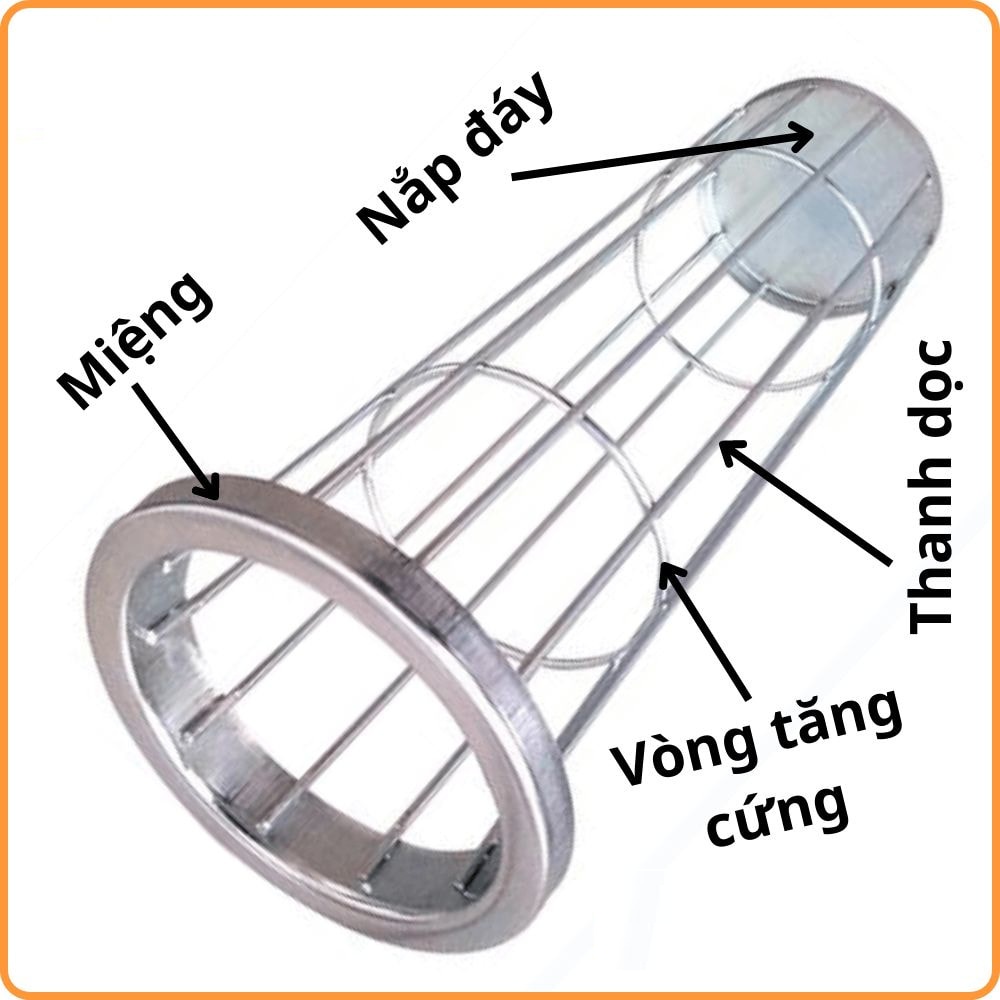

Cấu tạo cơ bản của khung xương túi lọc bụi
Một bộ khung xương túi lọc bụi thông thường gồm các thành phần chính được liên kết thành kết cấu thống nhất.
– Thanh dọc: Tạo bộ khung chịu lực chính, giữ hình dáng tổng thể và hạn chế biến dạng trong quá trình vận hành.
– Vòng đai ngang: Liên kết các thanh dọc, tăng độ cứng và duy trì khoảng cách giữa chúng. Số lượng vòng đai được bố trí tùy theo chiều dài khung và yêu cầu chịu lực.
– Phần miệng khung: Giúp định vị khung tại vị trí lắp đặt, đồng thời bảo đảm sự tương thích với miệng túi và kết cấu của thiết bị lọc.
– Đáy khung: Có thể được thiết kế dạng kín, bo tròn hoặc theo hình dạng phù hợp với loại túi lọc và phương pháp gia công.
Các mối hàn cần được xử lý cẩn thận để tránh cạnh sắc, ba via hoặc điểm nhô có thể làm xước và thủng vải lọc. Đây là yêu cầu quan trọng bởi một bộ khung có vẻ chắc chắn nhưng bề mặt hoàn thiện kém vẫn có thể làm giảm tuổi thọ của túi lọc sau một thời gian sử dụng.
Các loại khung xương túi lọc bụi phổ biến
Tùy thuộc vào môi trường sản xuất và cấu hình thiết bị, khung xương được phân loại theo hình dáng, vật liệu hoặc phương pháp xử lý bề mặt.
Khung xương túi lọc bụi thép carbon
Đây là lựa chọn thường gặp trong các hệ thống lọc bụi công nghiệp có điều kiện vận hành thông thường. Thép carbon có độ cứng tốt, dễ gia công và phù hợp với nhiều kích thước khung khác nhau. Để tăng khả năng chống ăn mòn, bề mặt có thể được mạ kẽm hoặc xử lý bằng phương pháp phù hợp với môi trường sử dụng.
Tuy nhiên, nếu hệ thống làm việc trong môi trường ẩm, có hóa chất ăn mòn hoặc nhiệt độ cao, cần đánh giá kỹ lớp bảo vệ bề mặt trước khi quyết định sử dụng.
Khung xương túi lọc bụi inox
Khung inox, chẳng hạn inox 304 hoặc inox 316, thường được cân nhắc cho những hệ thống yêu cầu khả năng chống ăn mòn cao hơn. Vật liệu này phù hợp với một số ngành thực phẩm, hóa chất và các khu vực có độ ẩm đáng kể, tùy theo tính chất môi trường cụ thể.
Chi phí đầu tư ban đầu thường cao hơn thép carbon, nhưng đổi lại, doanh nghiệp có thể giảm nhu cầu xử lý chống gỉ hoặc thay thế khung trong những điều kiện phù hợp. Việc chọn mác inox vẫn cần căn cứ vào thành phần hóa chất, nhiệt độ và mức độ ăn mòn thực tế, thay vì chỉ dựa trên tên vật liệu.
Khung xương tròn và khung xương theo thiết kế riêng
Khung dạng trụ tròn được sử dụng rộng rãi nhờ cấu tạo đơn giản, thuận tiện cho việc lắp đặt và thay thế. Với các thiết bị có không gian bố trí đặc biệt, nhà sản xuất có thể gia công kích thước hoặc hình dáng riêng để bảo đảm sự tương thích với hệ thống.
Vai trò của khung xương trong hệ thống lọc bụi công nghiệp
Khung xương túi lọc bụi ảnh hưởng trực tiếp đến độ ổn định của túi lọc và khả năng duy trì hoạt động liên tục của thiết bị.
Trước hết, bộ khung giúp hạn chế tình trạng túi bị xẹp khi chênh lệch áp suất tăng, nhờ đó duy trì hình dạng và diện tích lọc theo thiết kế. Khi túi được giữ đúng vị trí, dòng khí có thể đi qua lớp vật liệu lọc ổn định hơn, hạn chế những biến dạng không mong muốn trong quá trình làm việc.
Bên cạnh đó, khung xương hỗ trợ quá trình giũ bụi, đặc biệt trong hệ thống sử dụng xung khí nén. Nếu kết cấu đủ cứng và phù hợp với cơ chế làm sạch, bụi bám trên bề mặt túi sẽ dễ được tách ra theo chu kỳ vận hành. Ngược lại, khung cong vênh hoặc bố trí không phù hợp có thể khiến túi rung lắc bất thường, giảm hiệu quả làm sạch và làm tăng nguy cơ hư hỏng.
Một lợi ích khác nằm ở khả năng bảo vệ tuổi thọ túi lọc. Khung có bề mặt nhẵn, mối hàn tốt và kích thước chuẩn xác sẽ hạn chế ma sát tập trung tại một số vị trí. Đây là yếu tố đáng lưu ý đối với nhà máy vận hành liên tục, nơi việc thay túi lọc không chỉ tiêu tốn vật tư mà còn ảnh hưởng đến kế hoạch sản xuất.
Kinh nghiệm lựa chọn khung xương túi lọc bụi
Để chọn đúng sản phẩm, doanh nghiệp nên bắt đầu từ thông số của túi lọc và điều kiện làm việc thực tế thay vì chỉ so sánh giá bán.
– Kiểm tra kích thước: Đường kính và chiều dài khung cần phù hợp với túi lọc, bảo đảm không quá chật gây cọ xát hoặc quá rộng làm giảm độ ổn định.
– Chọn vật liệu phù hợp: Cần xem xét nhiệt độ khí, độ ẩm, thành phần hóa chất và đặc tính bụi để quyết định sử dụng thép carbon hay inox.
– Đánh giá kết cấu: Số lượng thanh dọc, vòng đai và chất lượng mối hàn phải đáp ứng yêu cầu chịu lực trong quá trình vận hành.
– Kiểm tra độ hoàn thiện: Bề mặt khung cần nhẵn, không có cạnh sắc, gỉ sét nghiêm trọng hoặc các vị trí có thể làm rách túi.
– Xác định phương pháp giũ bụi: Hệ thống giũ xung khí nén, giũ rung hoặc cơ chế khác có thể yêu cầu thiết kế khung khác nhau.
Ngoài những tiêu chí trên, doanh nghiệp nên cung cấp bản vẽ hoặc mẫu khung cũ cho đơn vị sản xuất khi cần thay thế. Cách làm này giúp hạn chế sai lệch kích thước và tránh phải điều chỉnh hàng loạt túi lọc sau khi lắp đặt.
THB Vina cung cấp khung xương túi lọc bụi theo yêu cầu
Đối với các nhà máy đang vận hành hệ thống lọc bụi túi vải, lựa chọn đúng khung xương là bước cần thiết để duy trì hiệu quả lọc và kiểm soát chi phí bảo trì. THB Vina hướng đến giải pháp thiết bị lọc bụi phù hợp với nhu cầu thực tế của từng công trình, từ việc xác định thông số đến lựa chọn vật liệu và kết cấu sản phẩm.
Khi cần tìm mua khung xương túi lọc bụi, doanh nghiệp nên chuẩn bị thông tin về kích thước túi, nhiệt độ khí, môi trường làm việc và phương pháp giũ bụi để được tư vấn sát với điều kiện vận hành. Một bộ khung được gia công đúng yêu cầu không chỉ giúp bảo vệ túi lọc mà còn góp phần duy trì hoạt động ổn định của toàn bộ hệ thống.
Liên hệ THB Vina để được tư vấn lựa chọn khung xương túi lọc bụi phù hợp với thiết bị, điều kiện sản xuất và nhu cầu thay thế của doanh nghiệp.
