Trong nhà xưởng, bụi phát sinh không chỉ làm bẩn khu vực sản xuất mà còn có thể ảnh hưởng đến thiết bị, sức khỏe người lao động và môi trường xung quanh. Điều đáng nói là mỗi ngành nghề lại tạo ra một loại bụi khác nhau, từ bụi gỗ, bụi xi măng, bụi kim loại cho đến bụi phát sinh trong quá trình nghiền, sàng, trộn nguyên liệu. Vì vậy, thiết kế hệ thống lọc bụi công nghiệp không thể làm theo một công thức cố định rồi áp dụng cho mọi nhà máy.
Một hệ thống phù hợp phải bắt đầu từ nguồn phát sinh bụi, đặc tính hạt bụi, lưu lượng khí cần hút và điều kiện vận hành thực tế. Khi những thông số này được tính đúng, thiết bị lọc mới phát huy hiệu quả, quạt hút không phải làm việc quá tải và chi phí vận hành về sau cũng dễ kiểm soát hơn.
Thiết kế hệ thống lọc bụi công nghiệp là gì?
Có thể hiểu đơn giản, thiết kế hệ thống lọc bụi công nghiệp là quá trình tính toán và lựa chọn đồng bộ các thiết bị để thu gom, vận chuyển, tách bụi ra khỏi dòng khí rồi đưa phần khí sau xử lý đến vị trí xả phù hợp.

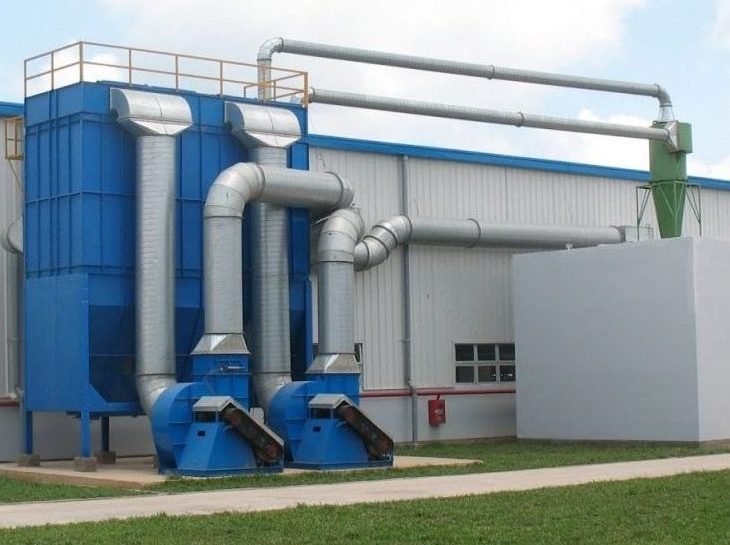

Một hệ thống hoàn chỉnh thường gồm chụp hút hoặc điểm thu bụi, đường ống dẫn, thiết bị lọc, quạt hút, van điều chỉnh và bộ phận thu gom bụi. Tùy từng nhà máy, hệ thống có thể sử dụng túi lọc bụi công nghiệp, cartridge lọc bụi, cyclone, lọc bụi tĩnh điện hoặc kết hợp nhiều công nghệ trong cùng một dây chuyền.
Điểm quan trọng nằm ở sự phối hợp giữa các bộ phận. Thiết bị lọc có hiệu suất cao nhưng đường ống tính sai kích thước vẫn có thể khiến bụi không được hút hết tại nguồn. Đây là lý do phần thiết kế cần được thực hiện trước khi lựa chọn công suất thiết bị.
Khảo sát nguồn phát sinh bụi trước khi thiết kế
Bước đầu tiên không phải là chọn máy lọc bụi mà là khảo sát khu vực cần xử lý. Kỹ thuật viên cần xác định bụi phát sinh ở đâu, phát sinh liên tục hay theo từng công đoạn và lượng bụi thay đổi như thế nào trong quá trình sản xuất.
Chẳng hạn, khu vực nghiền nguyên liệu thường tạo ra lượng bụi lớn trong thời gian ngắn, trong khi dây chuyền đóng bao có thể phát sinh bụi tại một số điểm cố định. Hai trường hợp này sẽ có yêu cầu về chụp hút, lưu lượng gió và cách bố trí đường ống hoàn toàn khác nhau.
Ngoài ra, đặc tính của bụi cũng cần được xác định. Kích thước hạt, khối lượng riêng, nhiệt độ, độ ẩm và khả năng bám dính đều có thể ảnh hưởng đến phương án xử lý. Với một số loại bụi đặc thù, vấn đề an toàn cháy nổ cũng cần được xem xét ngay từ giai đoạn thiết kế.
Tính toán lưu lượng hút bụi
Lưu lượng là một trong những thông số quyết định quy mô của hệ thống. Nếu lưu lượng hút quá thấp, bụi có thể phát tán ra môi trường làm việc trước khi được thu gom. Ngược lại, chọn quạt có lưu lượng quá lớn sẽ làm tăng công suất động cơ, tiêu hao điện năng và có thể gây khó khăn trong quá trình cân bằng gió.
Từ từng điểm phát sinh, kỹ thuật viên sẽ xác định nhu cầu hút phù hợp rồi tính tổng lưu lượng cho toàn hệ thống. Trường hợp nhà máy có nhiều nhánh hút, việc tính toán cần tính đến trạng thái vận hành đồng thời hoặc luân phiên của từng khu vực.
Đây cũng là lý do không nên chọn quạt chỉ dựa trên thông số lưu lượng được quảng cáo. Quạt phải đáp ứng cả áp suất cần thiết để thắng trở lực của chụp hút, đường ống, van và thiết bị lọc. Hai thông số này cần được tính đồng thời mới có thể đánh giá đúng khả năng làm việc của quạt.
Tính toán và bố trí đường ống dẫn bụi
Sau khi xác định lưu lượng, hệ thống đường ống sẽ được tính toán dựa trên yêu cầu vận chuyển bụi. Đường kính ống, vận tốc dòng khí, chiều dài tuyến ống, số lượng co, cút và vị trí phân nhánh đều ảnh hưởng đến tổn thất áp suất.
Nếu vận tốc trong ống không phù hợp, bụi có thể lắng xuống trong đường ống, đặc biệt với những loại bụi có kích thước hoặc khối lượng riêng lớn. Trong khi đó, vận tốc quá cao lại làm tăng tổn thất áp suất và khiến quạt tiêu thụ nhiều năng lượng hơn.
Một hệ thống được thiết kế tốt thường hướng đến đường ống có tuyến đi hợp lý, hạn chế những đoạn uốn cong không cần thiết và tạo điều kiện thuận lợi cho việc kiểm tra, vệ sinh sau này. Những chi tiết tưởng nhỏ này lại có thể ảnh hưởng đáng kể đến độ ổn định của cả hệ thống.
Lựa chọn thiết bị lọc bụi phù hợp
Không có một thiết bị lọc bụi duy nhất phù hợp với mọi ngành sản xuất. Việc lựa chọn cần căn cứ vào loại bụi, nồng độ bụi đầu vào, lưu lượng khí, nhiệt độ và yêu cầu xử lý sau cùng.
Với nhiều hệ thống nhà xưởng, hệ thống lọc bụi túi vải được sử dụng nhờ khả năng xử lý bụi hiệu quả và có thể bố trí với nhiều quy mô khác nhau. Khi dòng khí đi qua túi lọc, các hạt bụi được giữ lại trên bề mặt vật liệu. Cơ cấu rũ bụi giúp loại bỏ lớp bụi tích tụ, duy trì khả năng làm việc của túi trong quá trình vận hành.
Ở những ứng dụng khác, cyclone có thể được dùng để tách bụi thô trước khi đưa khí qua cấp lọc tinh. Cách kết hợp nhiều cấp xử lý thường mang lại lợi thế khi dòng khí chứa lượng bụi lớn, bởi thiết bị lọc chính sẽ giảm được tải và kéo dài thời gian sử dụng vật liệu lọc.
Tính toán quạt hút và công suất hệ thống
Quạt là bộ phận tạo ra dòng khí xuyên suốt hệ thống, vì vậy việc chọn quạt không thể tách khỏi kết quả tính toán đường ống và thiết bị lọc. Tổng trở lực của hệ thống càng lớn thì yêu cầu về áp suất của quạt càng cao.
Ngoài lưu lượng và áp suất, công suất động cơ cũng cần được lựa chọn phù hợp với điều kiện vận hành thực tế. Một hệ thống có thể hoạt động tốt trong thời gian đầu nhưng nếu quạt thường xuyên chạy gần giới hạn công suất, chi phí điện và nguy cơ hao mòn thiết bị sẽ tăng lên đáng kể.
Đối với nhà máy có nhiều khu vực hút bụi, biến tần và các giải pháp điều khiển lưu lượng có thể được cân nhắc để điều chỉnh công suất theo nhu cầu sản xuất. Đây là hướng giúp hệ thống linh hoạt hơn thay vì duy trì quạt chạy tối đa trong mọi thời điểm.
Vì sao nên thiết kế hệ thống lọc bụi công nghiệp đồng bộ?
Một hệ thống lọc bụi hiệu quả không chỉ nằm ở chiếc máy lọc. Chụp hút, đường ống, van, quạt và thiết bị lọc phải được tính toán thành một tổng thể, bởi chỉ cần một mắt xích không phù hợp cũng có thể làm giảm hiệu quả thu gom.
THB Vina cung cấp các thiết bị và giải pháp phục vụ hệ thống lọc bụi công nghiệp, từ túi lọc bụi, khung xương túi lọc, van rũ bụi đến các thiết bị liên quan trong hệ thống xử lý bụi nhà xưởng. Việc khảo sát thực tế trước khi lên phương án giúp xác định đúng nhu cầu thay vì lựa chọn thiết bị theo thông số có sẵn.
Nếu doanh nghiệp đang chuẩn bị đầu tư hoặc cải tạo hệ thống hút bụi, nên cung cấp đầy đủ thông tin về công đoạn phát sinh bụi, lưu lượng khí, đặc tính bụi, nhiệt độ và mặt bằng lắp đặt. Đây là cơ sở để thiết kế hệ thống lọc bụi công nghiệp phù hợp với dây chuyền, đạt hiệu quả xử lý và quan trọng hơn là có thể vận hành ổn định trong thời gian dài.
THB Vina có thể tư vấn phương án thiết bị và cấu hình hệ thống dựa trên điều kiện thực tế của từng nhà xưởng, giúp doanh nghiệp chủ động hơn về hiệu suất lọc, chi phí đầu tư cũng như chi phí vận hành sau này.
