Trong các hệ thống lọc bụi công nghiệp, van rũ bụi là bộ phận đảm nhiệm việc điều khiển dòng khí nén hoặc khí nén xung để làm sạch bề mặt túi lọc. Dù có kết cấu tương đối nhỏ gọn, thiết bị này ảnh hưởng trực tiếp đến khả năng duy trì lưu lượng hút, hiệu suất lọc và tuổi thọ của túi lọc.
Vậy van rũ bụi hoạt động như thế nào và tại sao chỉ một xung khí trong thời gian rất ngắn lại có thể loại bỏ lượng bụi bám trên túi lọc? Để hiểu rõ, cần nhìn vào nguyên lý vận hành của van cũng như mối liên hệ giữa van, bình tích khí và hệ thống điều khiển.
Van rũ bụi là gì?
Van rũ bụi, thường được sử dụng trong hệ thống lọc bụi túi vải, có nhiệm vụ đóng mở đường khí nén với tốc độ cao để tạo ra các xung khí làm sạch túi lọc. Tùy thiết kế, van có thể được điều khiển trực tiếp bằng tín hiệu điện thông qua van điện từ hoặc bộ điều khiển chuyên dụng.
Trong quá trình lọc, không khí chứa bụi đi qua túi lọc, còn các hạt bụi được giữ lại trên bề mặt vật liệu lọc. Khi lớp bụi ngày càng dày, trở lực của túi tăng lên khiến lưu lượng khí giảm và hệ thống phải làm việc với áp suất lớn hơn. Lúc này, chu trình rũ bụi được kích hoạt để đưa túi lọc trở lại trạng thái làm việc phù hợp.
Điểm đáng chú ý là van không trực tiếp “hút” bụi ra khỏi túi. Thay vào đó, nó điều khiển một xung khí áp suất cao, tạo ra lực tác động đủ mạnh để lớp bụi bong khỏi bề mặt lọc.
Nguyên lý van rũ bụi hoạt động
Để trả lời chính xác câu hỏi van rũ bụi hoạt động như thế nào, có thể hình dung quá trình thành một chuỗi liên tục: nhận tín hiệu → mở van → phóng xung khí → làm sạch túi → van đóng lại.
Khi bộ điều khiển phát tín hiệu, cuộn coil của van điện từ được kích hoạt. Lực điện từ làm cơ cấu bên trong thay đổi vị trí, tạo điều kiện để khí nén tác động lên màng van hoặc piston. Nhờ đó, cửa van được mở rất nhanh.
Khí nén đang được tích trữ trong bình chứa lập tức đi qua van với lưu lượng lớn và tạo thành một xung khí mạnh. Xung này được đưa vào đường thổi của hệ thống, thường kết hợp với ống Venturi hoặc ống phân phối khí để tạo dòng khí tác động lên túi lọc.
Áp lực thay đổi đột ngột khiến túi lọc rung hoặc giãn nở trong thời gian ngắn. Lớp bụi bám trên bề mặt mất liên kết và rơi xuống phễu chứa bụi. Sau khi xung khí kết thúc, van nhanh chóng đóng lại và hệ thống quay về trạng thái lọc bình thường.
Như vậy, hiệu quả rũ bụi không chỉ phụ thuộc vào bản thân van mà còn liên quan đến áp suất khí nén, thời gian mở van, lưu lượng xung và cấu tạo túi lọc.
Chu trình rũ bụi

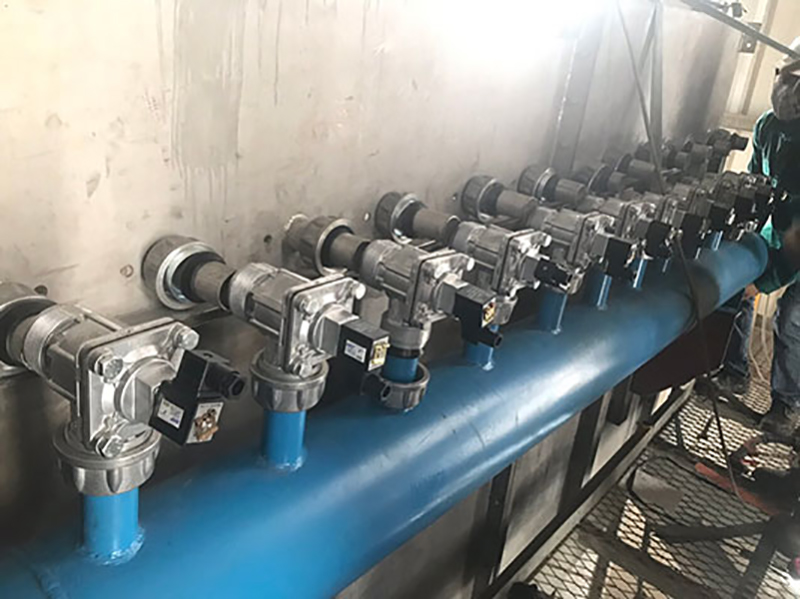

Trong thực tế, hệ thống thường không rũ tất cả các túi cùng lúc. Bộ điều khiển sẽ lần lượt kích hoạt từng van hoặc từng nhóm van theo một trình tự được cài đặt trước.
Khi cảm biến hoặc bộ điều khiển nhận thấy chênh lệch áp suất giữa phía trước và sau túi lọc đạt ngưỡng nhất định, tín hiệu rũ bụi được phát ra. Van thứ nhất mở trong thời gian rất ngắn, giải phóng xung khí vào hàng túi tương ứng. Sau một khoảng trễ được cài đặt, van tiếp theo mới hoạt động.
Cách vận hành tuần tự này giúp duy trì quá trình lọc liên tục, hạn chế tình trạng toàn bộ hệ thống phải dừng để vệ sinh túi lọc. Đồng thời, việc kiểm soát thời điểm và tần suất rũ còn giúp giảm lượng khí nén tiêu thụ so với việc xả khí liên tục.
Một chu trình tiêu chuẩn vì thế có thể hiểu đơn giản là:
Bụi bám trên túi → chênh áp tăng → bộ điều khiển phát tín hiệu → van mở → xung khí được phóng ra → bụi bong khỏi túi → van đóng → tiếp tục lọc.
Những yếu tố quyết định hiệu quả của van rũ bụi
Một chiếc van có thể đóng mở tốt nhưng hệ thống vẫn rũ bụi kém nếu các thông số liên quan không được thiết lập phù hợp. Trước hết, áp suất khí nén phải nằm trong phạm vi làm việc của van và đáp ứng yêu cầu của hệ thống. Áp suất quá thấp khiến xung khí yếu, trong khi áp suất không phù hợp có thể gây ảnh hưởng đến màng van và túi lọc.
Bên cạnh đó, thời gian mở van cũng rất quan trọng. Xung quá ngắn có thể không tạo đủ năng lượng làm sạch; ngược lại, thời gian mở quá dài vừa lãng phí khí nén vừa không nhất thiết cải thiện hiệu quả rũ bụi.
Kích thước đường ống, dung tích bình tích khí, khoảng cách giữa các van và tình trạng của túi lọc cũng cần được xem xét đồng bộ. Đây là lý do khi lựa chọn van rũ bụi, không nên chỉ dựa vào kích thước cổng kết nối mà bỏ qua thông số của toàn bộ hệ thống.
Dấu hiệu van rũ bụi gặp vấn đề
Khi van hoạt động không ổn định, hiệu quả lọc thường suy giảm theo thời gian. Một số dấu hiệu dễ nhận biết gồm xung khí yếu, van đóng mở chậm, xuất hiện tiếng động bất thường hoặc một nhóm túi lọc liên tục bị bám bụi dày.
Trong trường hợp van không đóng kín, khí nén có thể bị rò liên tục khiến mức tiêu thụ khí tăng bất thường. Nếu van không mở, túi lọc tương ứng sẽ không được làm sạch đúng chu kỳ và chênh áp trong hệ thống có thể tăng cao.
Do đó, việc kiểm tra coil điện từ, màng van, đường cấp khí, áp suất khí nén và bộ điều khiển nên được thực hiện định kỳ thay vì chỉ xử lý khi hệ thống đã xuất hiện sự cố rõ rệt.
Lựa chọn van rũ bụi phù hợp cho hệ thống lọc
Hiểu được van rũ bụi hoạt động như thế nào sẽ giúp doanh nghiệp dễ dàng hơn khi lựa chọn và bảo trì thiết bị. Một sản phẩm phù hợp cần đáp ứng đồng thời yêu cầu về kích thước kết nối, áp suất làm việc, lưu lượng xung, điện áp điều khiển và môi trường sử dụng.
Đối với hệ thống có lưu lượng lớn hoặc hoạt động liên tục, tốc độ đóng mở và khả năng chịu chu kỳ cao của van đặc biệt quan trọng. Ngược lại, với hệ thống quy mô nhỏ, việc lựa chọn van đúng thông số và kiểm soát lượng khí nén tiêu thụ có thể giúp tối ưu chi phí vận hành.
Tại THB Vina, việc lựa chọn thiết bị cho hệ thống lọc bụi nên được xem xét dựa trên điều kiện vận hành thực tế thay vì chỉ nhìn vào giá thành. Một chiếc van phù hợp không chỉ giúp quá trình rũ bụi diễn ra ổn định mà còn góp phần duy trì hiệu suất lọc, giảm tiêu hao khí nén và hạn chế thời gian dừng máy để bảo trì.
