Trong hầu hết các hệ thống cơ khí, từ dây chuyền sản xuất, băng tải đến máy chế biến thực phẩm hay thiết bị công nghiệp nặng, gối đỡ trục luôn là chi tiết đóng vai trò giữ ổn định chuyển động quay. Dù có kích thước không quá lớn, bộ phận này lại ảnh hưởng trực tiếp đến độ chính xác, tuổi thọ ổ trục và hiệu suất vận hành của cả hệ thống.
Hiểu rõ cấu tạo gối đỡ trục không chỉ giúp doanh nghiệp lựa chọn đúng sản phẩm mà còn hỗ trợ quá trình lắp đặt, bảo dưỡng và thay thế diễn ra hiệu quả hơn. Đối với các đơn vị vận hành dây chuyền liên tục, đây là yếu tố góp phần hạn chế thời gian dừng máy và tối ưu chi phí bảo trì trong dài hạn.
Cấu tạo gối đỡ trục gồm những bộ phận nào?
Một bộ gối đỡ trục hoàn chỉnh thường được cấu thành từ nhiều chi tiết liên kết chặt chẽ với nhau. Mỗi bộ phận đảm nhận một chức năng riêng, nhưng chỉ khi hoạt động đồng bộ mới có thể tạo nên khả năng chịu tải và giữ ổn định cho trục quay.

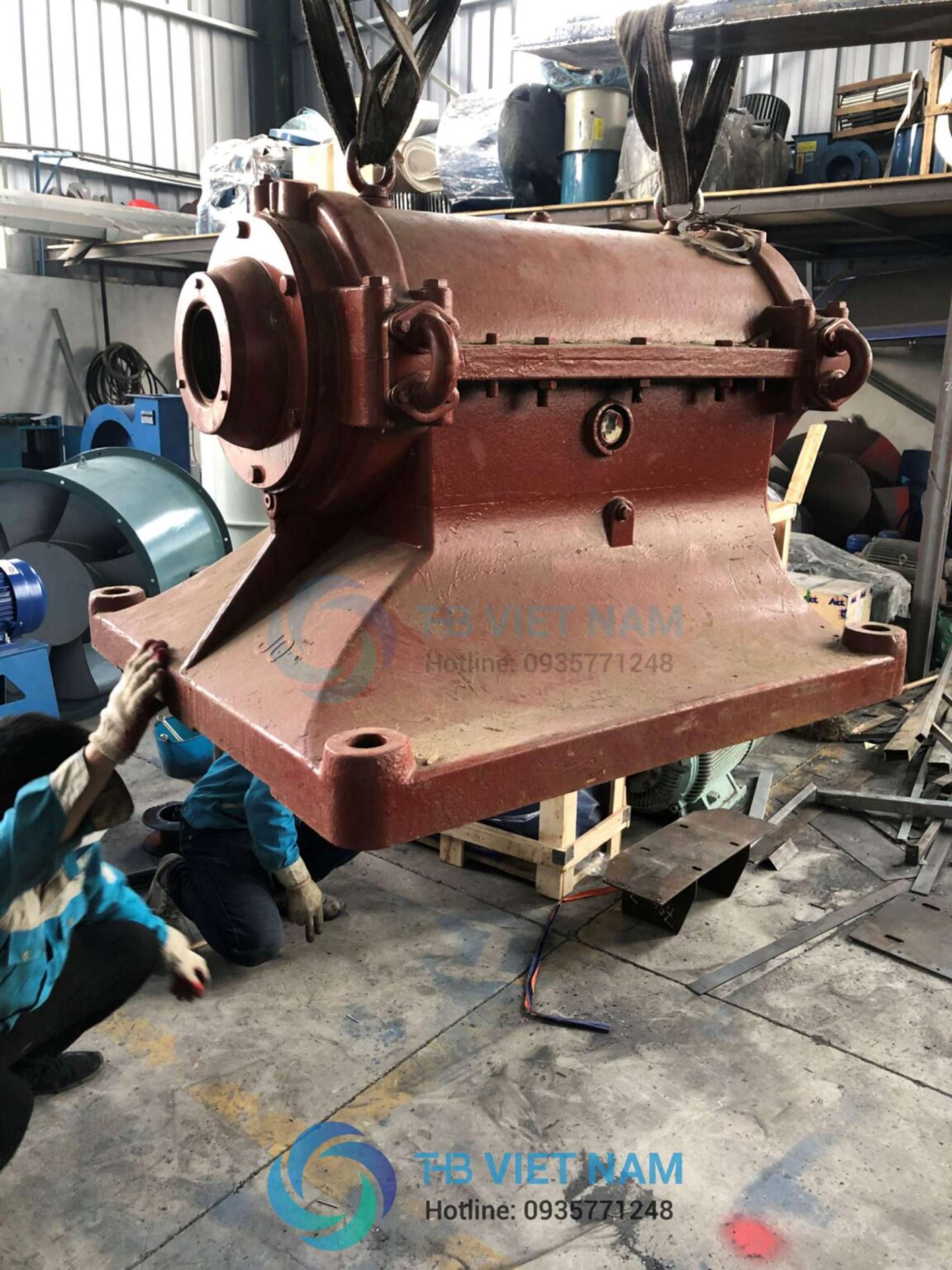

Thân gối đỡ
Đây là phần bao ngoài có nhiệm vụ cố định toàn bộ cụm ổ bi và liên kết với bệ máy thông qua bu lông hoặc vít bắt. Thân gối thường được chế tạo từ gang đúc, thép hoặc hợp kim nhằm đảm bảo độ cứng và khả năng chịu rung động trong môi trường làm việc liên tục.
Hình dạng thân gối được thiết kế đa dạng để đáp ứng từng vị trí lắp đặt khác nhau. Những dòng phổ biến hiện nay gồm gối chân đế, gối mặt bích vuông, mặt bích tròn và gối tăng đưa.
Ổ bi bên trong
Đây được xem là “trái tim” của toàn bộ cụm gối đỡ. Ổ bi chịu trách nhiệm giảm ma sát giữa trục và thân máy, đồng thời cho phép trục quay với tốc độ cao mà vẫn đảm bảo độ chính xác.
Phần lớn các dòng gối đỡ công nghiệp sử dụng ổ bi tự lựa, giúp bù sai lệch nhỏ giữa trục và bệ máy. Nhờ đặc điểm này, thiết bị vẫn vận hành ổn định ngay cả khi xuất hiện hiện tượng lệch tâm trong quá trình lắp đặt.
Vòng khóa cố định trục
Để tránh hiện tượng trục bị dịch chuyển khi quay, ổ bi thường được trang bị vít hãm hoặc vòng lệch tâm. Chi tiết này giúp giữ chặt trục trong suốt quá trình vận hành, đặc biệt đối với các hệ thống có tải trọng thay đổi liên tục.
Phớt chắn bụi và giữ mỡ
Một chi tiết nhỏ nhưng mang lại giá trị lớn chính là phớt làm kín. Bộ phận này ngăn bụi bẩn, nước hoặc tạp chất xâm nhập vào bên trong ổ bi, đồng thời giữ lại lượng mỡ bôi trơn cần thiết.
Nếu phớt hoạt động không hiệu quả, tuổi thọ ổ bi có thể giảm đáng kể do bụi mài mòn và thiếu chất bôi trơn.

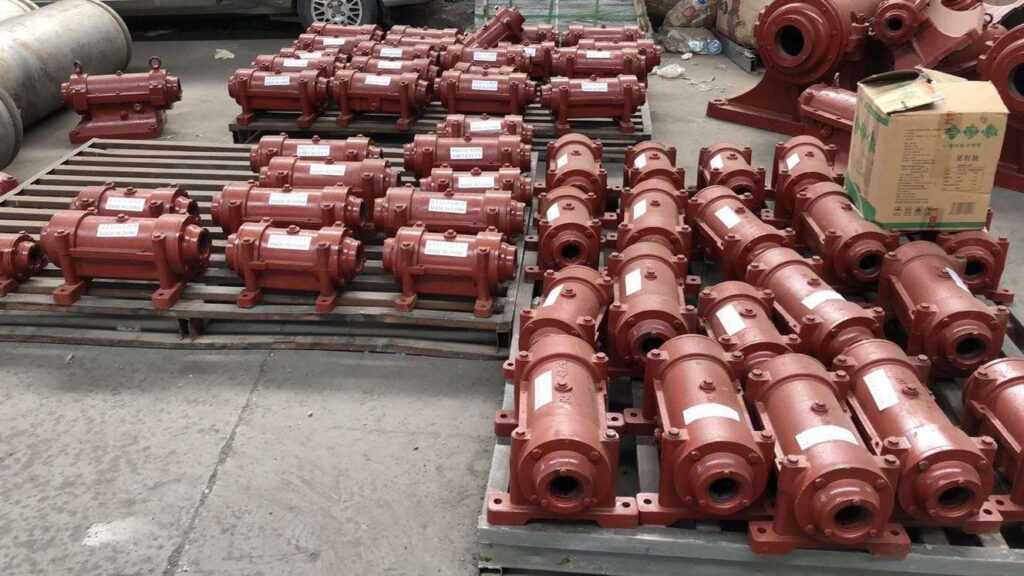

Lý do từng chi tiết trong cấu tạo gối đỡ trục đều quan trọng
Không ít người cho rằng gối đỡ chỉ là bộ phận dùng để “giữ trục”. Thực tế, đây là một cụm cơ khí được tính toán nhằm cân bằng giữa khả năng chịu tải, giảm ma sát và đảm bảo độ ổn định khi vận hành.
Ví dụ, nếu thân gối không đủ độ cứng, toàn bộ cụm ổ bi sẽ chịu rung động lớn hơn thiết kế ban đầu. Ngược lại, khi ổ bi có chất lượng thấp hoặc độ chính xác không đạt yêu cầu, nhiệt sinh ra trong quá trình quay sẽ tăng nhanh, khiến mỡ bôi trơn xuống cấp và vòng bi mòn sớm.
Ngay cả phớt chắn bụi cũng ảnh hưởng đáng kể đến tuổi thọ thiết bị. Chỉ một lượng nhỏ bụi kim loại hoặc nước lọt vào bên trong cũng có thể làm hỏng bề mặt bi lăn sau thời gian ngắn vận hành.
Chính vì vậy, khi đánh giá chất lượng gối đỡ trục, không nên chỉ quan tâm đến giá bán mà cần xem xét tổng thể cấu tạo, vật liệu chế tạo và tiêu chuẩn sản xuất.
Những vật liệu thường được sử dụng trong gối đỡ trục
Khả năng làm việc của gối đỡ phụ thuộc rất lớn vào vật liệu cấu thành. Mỗi môi trường sản xuất sẽ phù hợp với một loại vật liệu khác nhau.
Gang đúc là lựa chọn phổ biến nhất nhờ khả năng chịu tải tốt, chống rung hiệu quả và giá thành hợp lý. Loại vật liệu này được sử dụng rộng rãi trong các ngành xi măng, cơ khí, khai khoáng và sản xuất công nghiệp.
Đối với môi trường có độ ẩm cao hoặc thường xuyên tiếp xúc với hóa chất, thân gối bằng thép không gỉ mang lại khả năng chống ăn mòn vượt trội. Trong khi đó, một số dây chuyền thực phẩm hoặc dược phẩm ưu tiên gối đỡ bằng vật liệu composite kỹ thuật nhằm giảm khối lượng và đáp ứng yêu cầu vệ sinh.
Việc lựa chọn đúng vật liệu không chỉ kéo dài tuổi thọ thiết bị mà còn giúp giảm chi phí thay thế trong suốt vòng đời sử dụng.
Lựa chọn gối đỡ phù hợp không chỉ dựa vào kích thước
Nhiều doanh nghiệp chỉ kiểm tra đường kính trục trước khi đặt mua gối đỡ. Tuy nhiên, đây mới chỉ là một trong nhiều tiêu chí cần xem xét.
Khả năng chịu tải hướng kính, tải dọc trục, tốc độ quay, điều kiện môi trường và phương pháp bôi trơn đều ảnh hưởng trực tiếp đến hiệu quả vận hành. Chẳng hạn, cùng một đường kính trục nhưng hệ thống băng tải than đá sẽ yêu cầu loại gối đỡ khác hoàn toàn so với dây chuyền đóng gói thực phẩm.
Ngoài ra, việc lựa chọn thương hiệu uy tín cũng giúp đảm bảo độ chính xác gia công, chất lượng vật liệu và khả năng thay thế linh kiện khi cần bảo trì.
THB Vina – Đồng hành cùng doanh nghiệp trong lựa chọn gối đỡ trục chất lượng
Là đơn vị cung cấp thiết bị truyền động và linh kiện công nghiệp nhiều năm trên thị trường, THB Vina mang đến đa dạng các dòng gối đỡ trục đáp ứng nhu cầu của nhiều lĩnh vực sản xuất.
Sản phẩm do THB Vina phân phối được lựa chọn từ các thương hiệu uy tín, đáp ứng yêu cầu về độ chính xác, khả năng chịu tải và độ bền trong điều kiện làm việc liên tục. Bên cạnh việc cung cấp thiết bị, đội ngũ kỹ thuật còn hỗ trợ khách hàng xác định đúng chủng loại, kích thước và phương án lắp đặt phù hợp với từng hệ thống thực tế.
Nhờ kinh nghiệm thực tế trong nhiều dự án công nghiệp, THB Vina không chỉ bán sản phẩm mà còn đưa ra giải pháp giúp doanh nghiệp giảm rủi ro hư hỏng, nâng cao hiệu suất vận hành và tối ưu chi phí bảo trì.
Hiểu rõ cấu tạo gối đỡ trục là nền tảng để lựa chọn đúng sản phẩm và khai thác tối đa hiệu quả của hệ thống truyền động. Mỗi chi tiết, từ thân gối, ổ bi đến phớt chắn bụi hay cơ cấu khóa trục, đều góp phần tạo nên khả năng vận hành ổn định và tuổi thọ của thiết bị.
Nếu doanh nghiệp đang tìm kiếm các dòng gối đỡ trục chất lượng cùng dịch vụ tư vấn kỹ thuật chuyên sâu, THB Vina là đối tác đáng tin cậy, sẵn sàng cung cấp giải pháp phù hợp với từng điều kiện vận hành, giúp hệ thống hoạt động bền bỉ và hiệu quả trong thời gian dài.
