Van rũ bụi là một trong những linh kiện quan trọng nhất của hệ thống lọc bụi túi vải bằng xung khí nén. Mặc dù có kích thước không quá lớn, thiết bị này lại quyết định trực tiếp đến hiệu quả làm sạch túi lọc, khả năng duy trì lưu lượng khí và tuổi thọ của toàn bộ hệ thống.
Khi van hoạt động ổn định, bụi bám trên bề mặt túi lọc sẽ được thổi sạch bằng các xung khí nén mạnh trong thời gian rất ngắn. Ngược lại, nếu van gặp sự cố, áp suất xung không đạt yêu cầu sẽ khiến bụi tích tụ ngày càng nhiều, làm tăng tổn thất áp suất, giảm hiệu suất lọc và kéo theo nhiều chi phí sửa chữa không đáng có.
Hiểu rõ cấu tạo van rũ bụi không chỉ giúp doanh nghiệp lựa chọn đúng thiết bị mà còn hỗ trợ quá trình kiểm tra, bảo trì và thay thế linh kiện khi cần thiết.

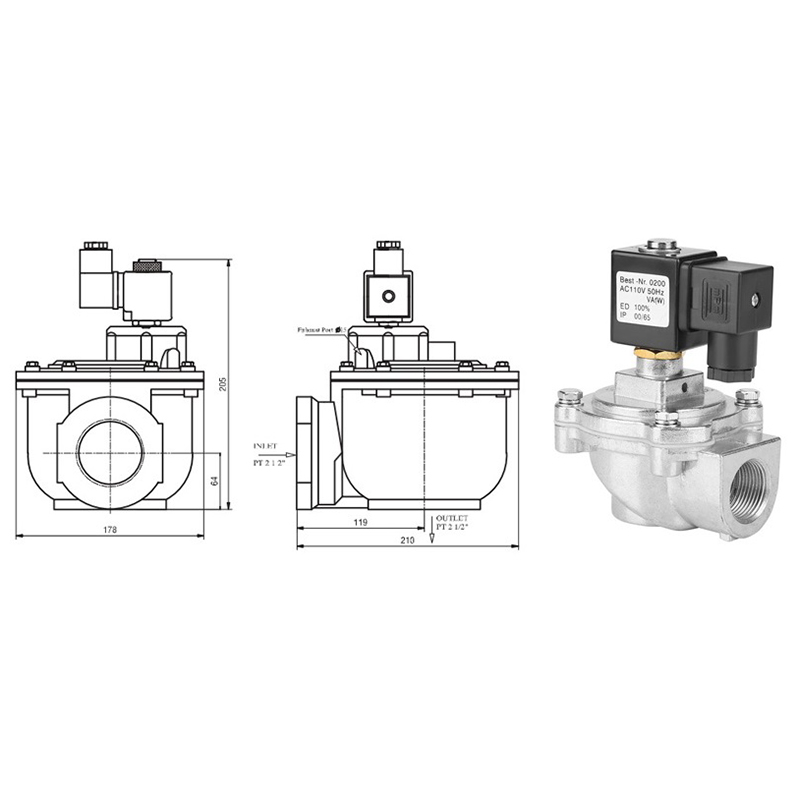

Thân van – Bộ phận chịu áp lực chính
Thân van là khung kết cấu quan trọng nhất, đồng thời là nơi dẫn dòng khí nén từ bình tích áp đến ống thổi.
Bộ phận này thường được chế tạo từ hợp kim nhôm đúc áp lực hoặc thép không gỉ nhằm đảm bảo khả năng chịu áp suất cao, chống ăn mòn và hạn chế biến dạng trong quá trình vận hành lâu dài.
Thiết kế bên trong thân van được tính toán để giảm tổn thất áp suất khi khí đi qua. Nhờ đó, mỗi lần kích hoạt đều tạo ra lưu lượng khí đủ lớn giúp làm sạch toàn bộ chiều dài túi lọc chỉ trong tích tắc.
Một thân van được gia công chính xác cũng góp phần hạn chế rò rỉ khí nén, yếu tố ảnh hưởng trực tiếp đến chi phí vận hành của nhà máy.
Màng van (Diaphragm) – “Trái tim” của van rũ bụi
Nếu thân van tạo nên kết cấu thì màng van chính là bộ phận quyết định khả năng đóng mở.
Màng van thường được sản xuất từ cao su NBR, EPDM hoặc các vật liệu tổng hợp có độ đàn hồi cao. Trong quá trình làm việc, màng sẽ liên tục chịu áp lực khí nén và thực hiện hàng triệu chu kỳ đóng mở.

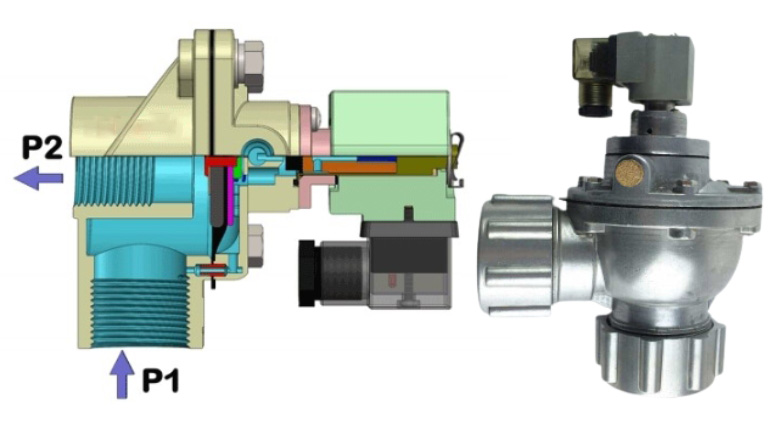

Khi cuộn coil nhận tín hiệu từ bộ điều khiển, áp suất phía trên màng giảm nhanh, tạo điều kiện để màng nâng lên. Lúc này, một lượng lớn khí nén được giải phóng tức thời tạo thành xung khí mạnh làm sạch bụi trên bề mặt túi lọc.
Đây cũng là linh kiện có tốc độ hao mòn nhanh nhất. Sau thời gian dài sử dụng, màng có thể bị chai cứng, rách hoặc mất tính đàn hồi, khiến van đóng không kín hoặc mở không hết hành trình.
Cuộn coil điện từ và pilot điều khiển
Van rũ bụi hiện đại đều sử dụng cơ chế điều khiển điện từ nhằm đảm bảo tốc độ phản hồi nhanh và độ chính xác cao.
Cuộn coil điện từ có nhiệm vụ chuyển đổi tín hiệu điện thành lực từ để kích hoạt pilot valve. Khi pilot mở, áp suất phía trên màng van được giải phóng, từ đó tạo điều kiện cho van chính mở hoàn toàn.
Mặc dù kích thước khá nhỏ, coil điện từ lại ảnh hưởng trực tiếp đến khả năng hoạt động liên tục của hệ thống. Nếu coil bị cháy hoặc mất nguồn cấp, toàn bộ chu trình rũ bụi của van sẽ dừng ngay lập tức.
Để tăng tuổi thọ, nhiều nhà sản xuất còn thiết kế coil đạt cấp bảo vệ IP65 hoặc IP67 nhằm chống bụi và chống nước trong môi trường công nghiệp khắc nghiệt.
Lò xo, gioăng kín và các chi tiết phụ trợ
Bên cạnh những bộ phận chính, van rũ bụi còn bao gồm nhiều linh kiện nhỏ nhưng giữ vai trò quan trọng trong việc đảm bảo độ kín và độ ổn định khi vận hành.
Lò xo giúp đưa màng van trở về trạng thái đóng ngay sau khi kết thúc xung khí. Độ đàn hồi của lò xo ảnh hưởng trực tiếp đến thời gian phản hồi của van.
Gioăng cao su có nhiệm vụ ngăn hiện tượng rò rỉ khí nén tại các vị trí tiếp xúc giữa thân van và màng van. Khi gioăng bị mòn hoặc lão hóa, áp suất khí sẽ thất thoát đáng kể, làm giảm hiệu quả làm sạch túi lọc.
Ngoài ra, các chi tiết như bu lông, nắp van, vòng đệm hay đầu nối khí cũng cần được gia công chính xác để đảm bảo toàn bộ cụm van vận hành đồng bộ trong thời gian dài.
Cấu tạo van rũ bụi ảnh hưởng như thế nào đến hiệu suất hệ thống?
Không phải mọi van rũ bụi đều mang lại hiệu quả giống nhau. Sự khác biệt nằm ở chất lượng vật liệu, độ chính xác khi gia công và thiết kế dòng khí bên trong.
Một van có cấu tạo tối ưu sẽ tạo ra lưu lượng khí lớn trong thời gian rất ngắn. Điều này giúp bụi được tách khỏi túi lọc hiệu quả mà không làm gián đoạn quá trình hút bụi của hệ thống.
Ngược lại, nếu đường dẫn khí bị thu hẹp hoặc màng van phản hồi chậm, lực xung sẽ suy giảm đáng kể. Hậu quả là bụi bám ngày càng dày trên bề mặt túi, làm tăng áp suất chênh, tiêu hao điện năng của quạt hút và rút ngắn tuổi thọ túi lọc.
Trong nhiều nhà máy, chỉ cần thay thế van chất lượng cao cũng có thể cải thiện đáng kể hiệu suất lọc mà không cần đầu tư lại toàn bộ hệ thống.
Những lưu ý khi lựa chọn và bảo trì van rũ bụi
Để van phát huy tối đa hiệu quả, doanh nghiệp không nên chỉ quan tâm đến kích thước mà cần đánh giá đồng thời nhiều yếu tố kỹ thuật.
Trước hết, cần lựa chọn đường kính van phù hợp với lưu lượng khí và số lượng túi lọc của hệ thống. Van quá nhỏ sẽ tạo xung khí yếu, trong khi van quá lớn lại gây lãng phí khí nén.
Bên cạnh đó, vật liệu màng van cũng cần phù hợp với điều kiện môi trường. Những khu vực có nhiệt độ cao hoặc chứa hóa chất ăn mòn nên sử dụng loại màng chuyên dụng để tăng tuổi thọ.
Việc kiểm tra định kỳ coil điện từ, áp suất khí nén, độ kín của gioăng và tình trạng màng van sẽ giúp phát hiện sớm các dấu hiệu hư hỏng. Thói quen bảo trì chủ động không chỉ giảm thời gian dừng máy mà còn tiết kiệm đáng kể chi phí sửa chữa trong suốt vòng đời thiết bị.
Hiểu đúng cấu tạo van rũ bụi là nền tảng để lựa chọn thiết bị phù hợp và vận hành hệ thống lọc bụi một cách ổn định. Mỗi bộ phận, từ thân van, màng van, coil điện từ đến lò xo và gioăng kín, đều đảm nhận một vai trò riêng nhưng cùng phối hợp để tạo ra các xung khí nén mạnh, giúp làm sạch túi lọc hiệu quả.
Đối với các nhà máy sản xuất, đầu tư vào van rũ bụi chất lượng cùng kế hoạch bảo trì định kỳ không chỉ kéo dài tuổi thọ thiết bị mà còn góp phần giảm tiêu hao năng lượng, hạn chế sự cố và nâng cao hiệu quả vận hành của toàn bộ hệ thống lọc bụi. Khi hiểu rõ cấu tạo và nguyên lý hoạt động của van, doanh nghiệp sẽ chủ động hơn trong việc tối ưu chi phí và duy trì năng suất sản xuất lâu dài.
